開關柜鹽霧試驗

開關柜耐腐蝕性能力一個重要的衡量工具就是鹽霧試驗，通過單獨對開關柜柜體，門板以及標準件等進行鹽霧試驗，通過部件驗證其整體耐腐蝕性。

還有就是整柜鹽霧試驗，需要大的鹽霧試驗倉，將整個開關柜放進去進行鹽霧試驗。

現在很多客戶要求產品通過168小時整機鹽霧試驗。而傳統一般的要求是典型零部件如彈簧/主軸或標準件等通過96小時鹽霧試驗，那么問題來了，哪個試驗更嚴酷些呢？整機試驗?zāi)M產品實際運行情況，更能反映現實情況，那試驗結果如何呢，

裝有真空斷路器的斷路器隔室基本涵蓋了開關柜所有組成部分，因此采用斷路器隔室進行試驗即節省樣機、試驗成本，又可以達到對整柜性能的耐腐蝕性能驗證。

該隔室參數如下

• 斷路器隔室SECOBLOC;

• 800mm寬度，2000A 40kA;

• 17.5kV, 工頻耐受電壓38kV，雷電沖擊耐受電壓BIL 95kV;

• 配備真空斷路器手車，接地開關及其操作和聯鎖機構;

• 防護等級IP4x;

• 試驗標準 IEC60068-2-11;

• 5%氯化鈉溶液，試驗時間168小時;

通過依據;

• 無紅繡;

• 斷路器搖進/搖出正常;

• 斷路器手動/電動操作正常;

• 接地開關分合閘正常;

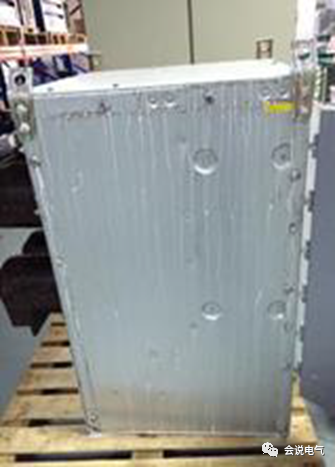

對于IP4x的柜殼防護的斷路器隔室，暴露在鹽霧環境中的是敷鋁鋅鋼板做成的側板、底板的框架，敷鋁鋅制成，它有及強的防腐蝕能力。

敷鋁鋅是一個金屬鍍層的鋼板，它結合了鋼、鋁、鋅的最好特性。鋼提供強度，鋁可以防腐，鋅則利用其陰極作用保護鋼板邊緣及刮傷處。涂層由55%的鋁，43.4%的鋅和1.6%的硅構成。

白色銹蝕表面及1440小時后開始紅色銹蝕。敷鋁鋅板不需要表面處理，可以通過1440小時鹽霧測試，僅出現白色銹蝕表面，1440小時后開始紅色銹蝕。滿足腐蝕等級C5M-高級的要求；可用于化工廠、海岸邊等環境使用。

門板則是靜電粉末噴涂的，可通過1000小時鹽霧試驗，滿足C5M環境要求。

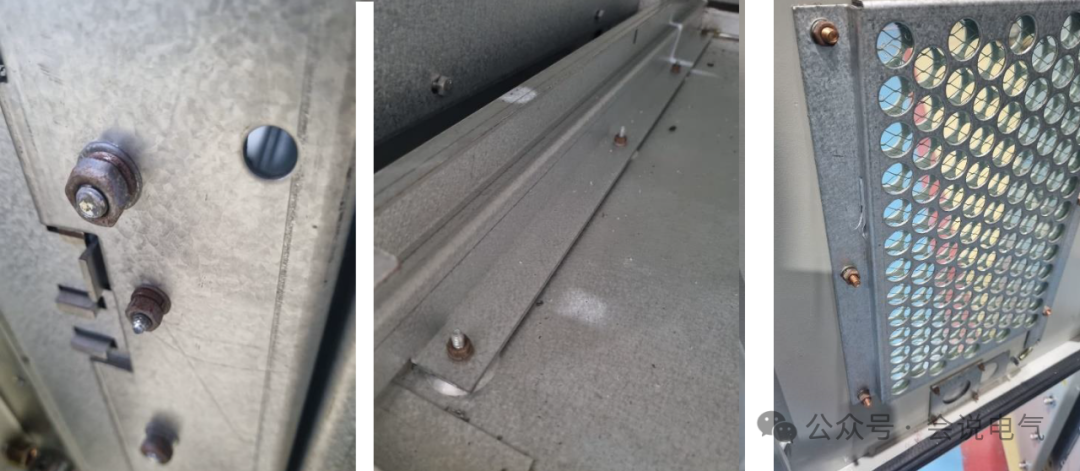

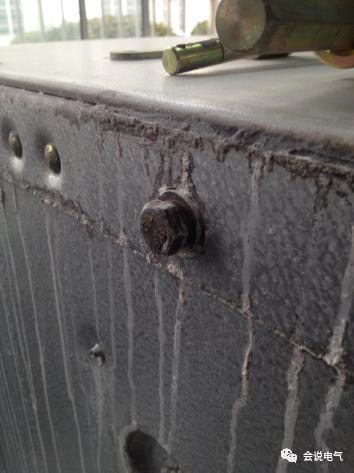

因此試驗后僅有部分螺栓出現紅銹現象

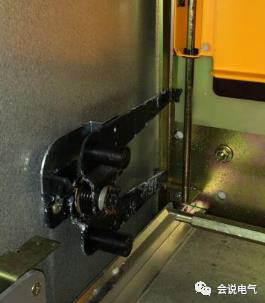

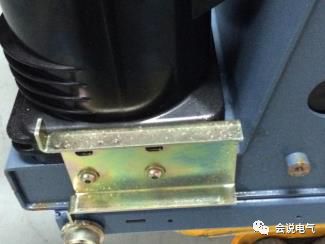

隔室內部受鹽霧的影響很小，可以看出只有很少的白銹出現

相比較單獨操作機構鹽霧試驗，開關柜或隔室整體鹽霧試驗對內部元件的影響要小，即相比對單獨機構元件如主軸、彈簧等96小時，整機鹽霧試驗的嚴酷程度要小得多，因此，如果斷路器、負荷開關操作機構單獨通過鹽霧試驗，以及其它外表面零件、關鍵零件通過了鹽霧試驗，則整機通過鹽霧試驗基本上沒有問題。

可以看出，我們的開關柜標準件這塊抗鹽霧的水平實在太差，多次收到客戶投訴現場螺栓銹蝕，僅在短期存放，還沒有安裝的情況下就生銹了，別說用個十年二十年了。

一般螺栓螺母等標準件的鹽霧試驗只有24小時，遠遠不能滿足應用要求。因此要想真正的走向世界，產品質量必須過關，要從小小的標準件電鍍開始，才能讓客戶滿意。
